產品中心
PRODUCT CENTER 產品中心
當前位置：撥動開關 >> 開關產品 >> 輕觸開關 >> 4.5x4.5輕觸開關
  • 4.5x4.5輕觸開關
  • 4.5x4.5輕觸開關
  • 4.5x4.5輕觸開關
  • 4.5x4.5輕觸開關
  • 4.5x4.5輕觸開關
4.5x4.5輕觸開關 4.5x4.5輕觸開關 4.5x4.5輕觸開關 4.5x4.5輕觸開關 4.5x4.5輕觸開關

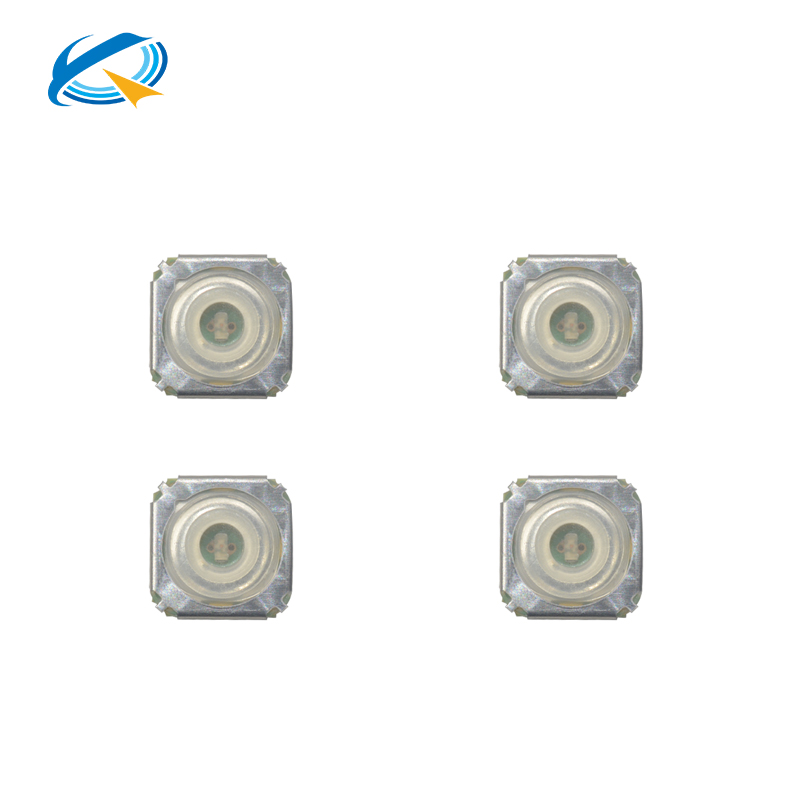

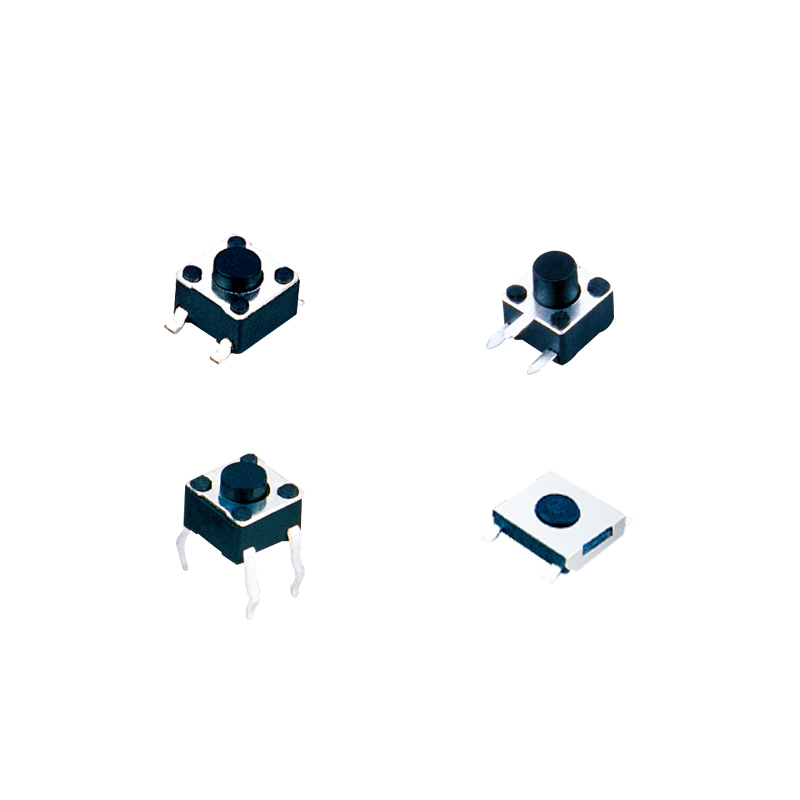

4.5x4.5輕觸開關

產品簡介：

產品價格：

PDF下載： 設計原理圖下載

4.5x4.5輕觸開關產品詳情

4.5×4.5 輕觸開關全解析：平衡尺寸與性能的理想選擇

4.5×4.5 輕觸開關是一種小型表面貼裝 / 插件式按鍵開關，具有 4.5mm×4.5mm 的正方形底座，高度從 3.8mm 到 8mm 不等，廣泛應用于各類小型電子設備，是 3×3 與 6×6 輕觸開關之間的理想平衡點。

基本規格參數

參數項典型值備注
尺寸4.5mm×4.5mm×(3.8~8mm)高度 (H) 有 3.8、4.3、4.5、4.8、5.0、6.0、7.0、8.0mm 等多種選擇
安裝方式SMT 貼片式、DIP 插件式SMT 適合自動化生產，DIP 便于手工焊接
引腳配置標準 4 腳 (增強穩定性)，部分 2 腳4 腳設計使焊接更穩固，不易歪斜
額定電壓DC 12V (部分可達 15V)適合低電壓電路
額定電流20~50mA典型值 50mA
接觸電阻≤50~100mΩ越低越好，確保信號傳輸穩定
絕緣電阻≥100MΩ (100V DC)防止漏電
介電強度250V AC (1 分鐘)抗電壓擊穿能力
操作力100gf、160gf、260gf(±30~50gf)160gf 為通用型，100gf 適合輕觸，260gf 提供更強反饋
行程0.15~0.25mm按壓距離短，響應迅速
使用壽命5 萬～100 萬次優質產品可達 10 萬次以上
工作溫度-20℃~+70℃ (部分 - 40℃~+85℃)適應一般環境
防護等級一般 IP4X (防塵)，部分 IPX4 (防水)潮濕環境需選擇防水型號

內部結構與工作原理

核心組件：

  • 按鈕 / 柱塞：外部可按壓部分，通常為圓形或方形

  • 彈片 / 鍋仔片：關鍵部件，由不銹鋼或磷青銅制成，受壓變形時導通電路

  • 觸點：高導電性材料 (銅鍍銀 / 金)，確保低電阻連接

  • 基座：阻燃尼龍材料，提供結構支撐和電氣隔離

  • 蓋板：金屬或塑料材質，密封保護內部結構

工作機制：按下按鈕→彈片變形→觸點閉合→電路導通 (松開后彈片復位→觸點斷開→電路切斷)，提供清脆觸感反饋

應用場景

消費電子：

  • TWS 耳機控制按鍵

  • 智能手表 / 手環側邊按鈕

  • 遙控器、游戲手柄輔助按鍵

  • MP3/4 播放器控制

智能家居：

  • 智能面板輕觸開關

  • 小型家電控制面板

  • 智能燈具調節按鈕


上一篇：3x3輕觸開關

下一篇：4x4輕觸開關
