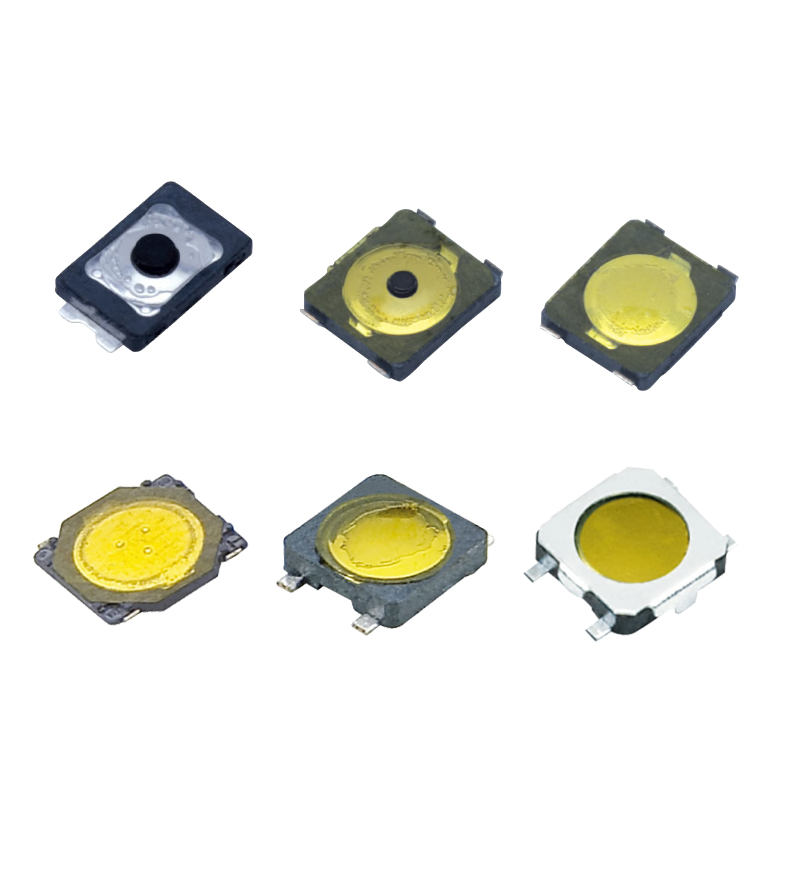

3*3 輕觸開關全解

基本規格與特點

• 尺寸：3mm×3mm (長 × 寬)，高度有 0.7mm、1.5mm、2.0mm 等多種選擇

• 安裝方式：SMT 貼片式 (無需打孔，直接焊接在 PCB 表面)

• 引腳：標準 4 腳設計 (增強穩定性)，部分型號為 2 腳

• 電氣參數：

• 額定電壓：DC 12V

• 額定電流：50mA max

• 接觸電阻：≤100mΩ

• 絕緣電阻：≥100MΩ

• 機械特性：

• 操作力：常見 100gf、160gf、250gf (克力)

• 行程：約 0.2-0.5mm

• 使用壽命：50,000 次以上

內部結構與工作原理

• 按鈕：外部可按壓部分，通常為白色或黑色

• 彈片："心臟" 部件，不銹鋼或磷青銅制成，受壓變形時導通電路

• 觸點：高導電性材料 (銅鍍銀 / 金)，確保低電阻連接

• 基座：阻燃尼龍材料，提供結構支撐

應用場景

• 消費電子：TWS 耳機、遙控器、智能手表、MP3/4 播放器

• 通信設備：手機側鍵、對講機按鍵

• 工業控制：PLC 控制面板、小型儀器儀表

• 智能家居：智能開關面板、小型家電控制

• 醫療設備：便攜式監測設備、健康手環

• 汽車電子：鑰匙扣、車載小部件

選型要點

1. 電氣需求：

• 確認工作電壓 (≤12V DC) 和電流 (≤50mA)

• 選擇常開 (NO) 或常閉 (NC) 觸點類型

2. 機械特性：

• 0.7mm：超薄型，適合極致輕薄設備 (如 TWS 耳機)

• 1.5mm：通用型，平衡高度與觸感

• 2.0mm：較高型，提供更明顯的按壓反饋

• 100gf：極輕觸感，適合頻繁操作 (如手機按鍵)

• 160gf：標準觸感，兼顧靈敏度與防誤觸

• 250gf：較強觸感，適合需明確反饋的場景

• 操作力：
• 高度：
3. 環境適應性：

• 一般環境：標準型即可

• 潮濕環境：選擇 IP54 以上防護等級

• 高溫環境：確認工作溫度范圍 (-30℃~+85℃)
