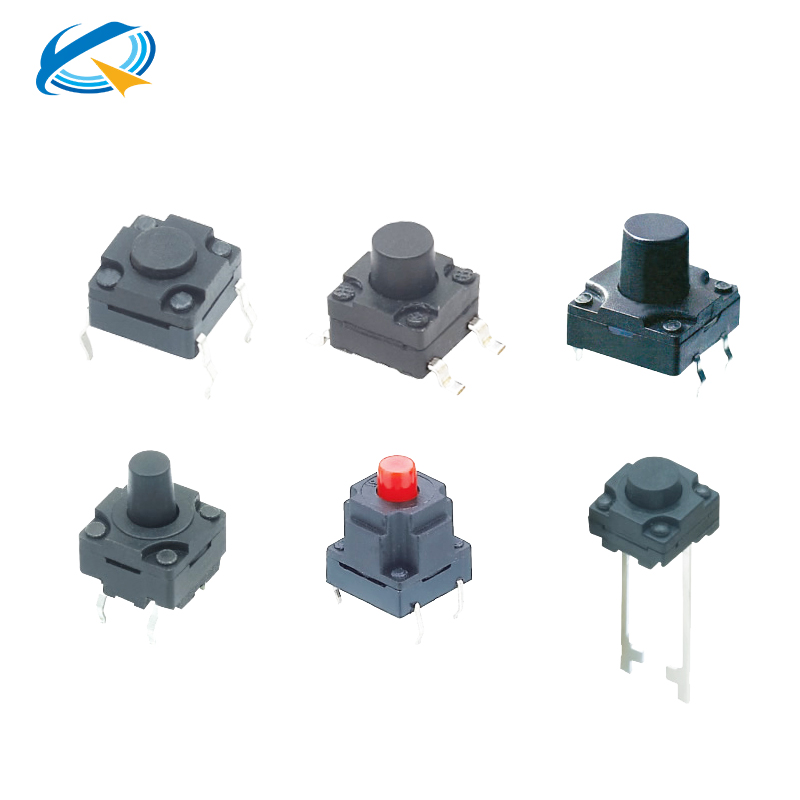

8x8防水輕觸開關

產品簡介：

產品價格：

PDF下載：設計原理圖下載

電話咨詢在線客服

8x8防水輕觸開關產品詳情

8×8 防水輕觸開關：緊湊型防水按鍵的 "全能選手"

8×8mm 防水輕觸開關是一款兼具穩定性與防水性能的中型按鍵開關，憑借 8×8mm 的標準底座尺寸和 IP67 級防護能力，在潮濕、粉塵等惡劣環境中依然保持可靠工作。它比 6×6 系列提供更穩固的操作平臺，比 12×12 系列更節省 PCB 空間，成為戶外設備、廚房電器和工業控制領域的理想選擇。

一、核心規格參數

參數項	典型值	說明
基本尺寸	8×8×(4.5~16.5mm)	底座固定 8×8mm，高度 (H) 選擇豐富
安裝方式	SMT 貼片式、DIP 插件式 (直插)、邊二腳	適應不同生產工藝
引腳配置	標準 4 腳 (兩對內連)，部分 2 腳 (單刀單擲)	確保電氣連接穩定
防護等級	IP67 (完全防塵 + 短時浸水)	可在 1 米水深浸泡 30 分鐘不損壞
額定電壓 / 電流	DC 12V/50mA (高規格可達 30V/500mA)	適合低電壓控制電路
接觸電阻	≤50mΩ (優質產品≤30mΩ)	低電阻確保信號傳輸穩定
絕緣電阻	≥100MΩ (DC100V 測試)	防止漏電，保障安全
操作力	150gf/180gf/250gf/300gf/400gf	多種力度滿足不同觸感需求
行程	0.25±0.1mm	短行程設計，響應迅速
使用壽命	10 萬～50 萬次	工業級可達 100 萬次
工作溫度	-30℃~+70℃ (部分可達 - 40℃~+85℃)	適應嚴苛環境

二、防水結構與工作原理

1. 防水密封系統

8×8 防水輕觸開關采用三重防水屏障：

主體密封：上下殼體通過超聲波焊接或熱鉚形成氣密結構，無間隙設計防止液體侵入
按鈕密封：采用 "迷宮式阻隔"+ 硅膠密封圈，即使按鈕上下移動也能保持密封
引腳密封：特殊橡膠材料包裹引腳與 PCB 接觸部位，阻斷液體沿引腳滲透路徑

2. 內部核心組件

大型按鈕：8×8mm 操作面，提供舒適觸感，戴手套也能精準操作
高強度磷青銅彈片：特殊設計提供穩定觸感反饋和超長壽命
鍍金觸點：確保低接觸電阻和抗腐蝕性，延長使用壽命
阻燃 PA66 基座：耐高溫 (≤260℃)，提供電氣絕緣

3. 工作機制

按下按鈕→彈片變形→觸點閉合 (電路導通)→松開→彈片復位→觸點斷開 (電路切斷)，提供清晰 "咔噠" 觸感反饋，確認操作成功

三、應用場景：防水開關的 "用武之地"

1. 廚房與衛浴電器

豆?jié){機、咖啡機操作面板 (防水防油污)
智能馬桶控制面板 (潮濕環境)
浴室照明 / 換氣扇控制開關

2. 戶外電子設備

太陽能路燈控制模塊 (風雨無阻)
戶外監控?cái)z像頭按鈕
便攜式音響設備 (防潑濺)
