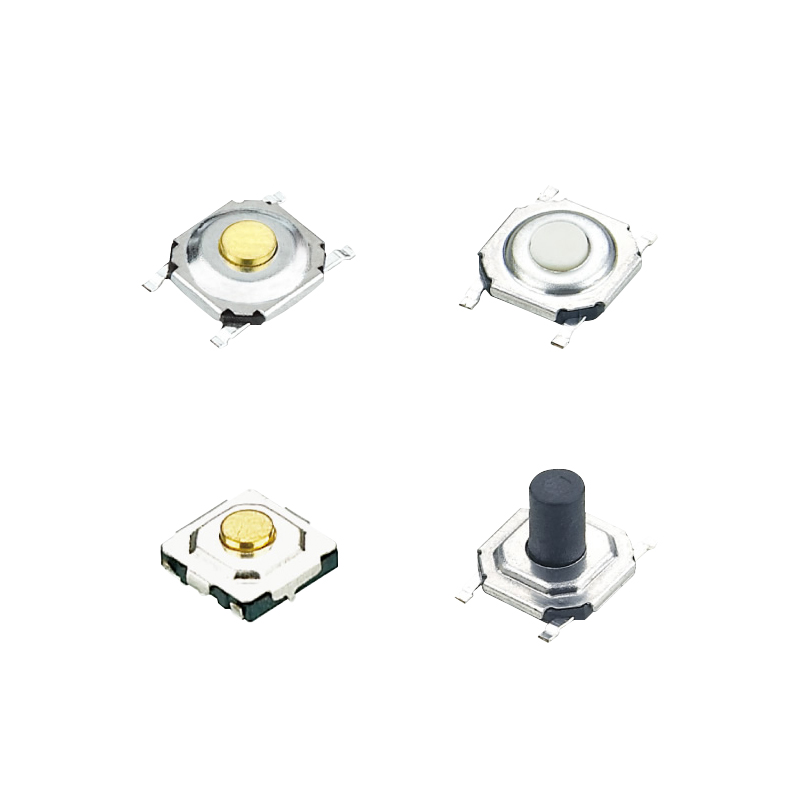

5.2x5.2輕觸開關

產品簡介：

產品價格：

PDF下載：設計原理圖下載

電話咨詢在線客服

5.2x5.2輕觸開關產品詳情

5.2×5.2 輕觸開關：精密控制的 "穩健之選"

5.2×5.2mm 輕觸開關是一款中型表面貼裝 / 插件式按鍵開關，尺寸略大于標準 4×4 系列，提供更穩定的操作體驗和焊接性能。它在緊湊體積與可靠性能間取得完美平衡，適用于對穩定性要求較高的電子設備，是遙控器、智能家居面板和工業控制器的理想選擇。

一、核心規格參數

參數項	典型值	說明
基本尺寸	5.2mm×5.2mm×(0.55~5mm)	底座 5.2×5.2mm，高度 (H) 多種選擇
安裝方式	SMT 貼片式 (主流)、DIP 插件式	SMT 適合自動化生產，DIP 便于手工焊接
引腳配置	標準 4 腳 (增強穩定性)，部分 2 腳	4 腳設計提供更穩固的 PCB 連接
觸點類型	單刀單擲 (SPST)，常開 (NO)	按下導通，松開斷開
額定電壓	DC 12V (部分可達 15V)	適合低電壓電路
額定電流	50mA (部分高規格可達 100mA)	不適合大功率應用
接觸電阻	≤50~100mΩ (優質產品≤50mΩ)	越低導電性越好
絕緣電阻	≥100MΩ (100V DC 測試)	防止漏電
操作力	70gf/100gf/160gf/180gf/250gf/260gf/320gf/400gf/520gf	多種選擇滿足不同觸感需求
行程	0.25±0.1mm	短行程設計，響應迅速
使用壽命	5 萬～100 萬次	工業級可達 50 萬次以上
工作溫度	-20℃~+70℃ (部分可達 - 40℃~+85℃)	適應一般工業環境

二、內部結構與工作原理

核心組件：

按鈕 / 柱塞：圓形或方形，材質可選塑料 (標準) 或銅合金 (耐磨)
不銹鋼 / 磷青銅彈片：關鍵彈性元件，受壓變形觸發電路
鍍金 / 鍍銀觸點：確保低電阻連接，提升導電性和抗腐蝕性
阻燃基座：采用 PA66 或 PBT 材質，耐高溫 (≤260℃)，提供電氣隔離

工作機制：

按下按鈕→彈片變形→觸點閉合 (電路導通)→松開→彈片復位→觸點斷開 (電路切斷)，提供清晰的觸感反饋

三、應用場景：中型身材，大世界

消費電子：

遙控器：主功能按鍵 (比 4×4 提供更舒適觸感)
智能音箱：控制面板按鍵
游戲手柄：輔助功能按鍵

智能家居：

智能面板：燈光、溫度控制按鍵 (穩定性好，不易誤觸)
小型家電：微波爐、電飯煲控制面板
智能門鎖：密碼輸入按鍵
